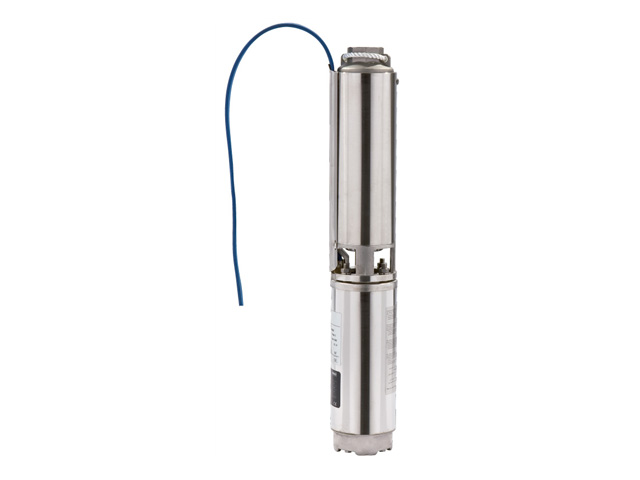

Полностью затапливаемый погружной многоступенчатый насос с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии однофазный или трехфазный электродвигатель для прямого пуска с водогликолевой смесью. Герметичная заливка, обмотка с изолирующим лаком, пропитка смолой и самосмазывающиеся подшипники. Электродвигатель охлаждается перекачиваемой жидкостью. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Для перекачивания воды из скважин с максимальной глубиной погружения 200 м и максимальным содержанием песка 50 г/м3.
Комплект поставки:
- Гидравлическая часть в полном сборе с электродвигателем
- Кабель электропитания с разрешением к применению в питьевом водоснабжении
- В однофазном исполнении, вкл. распределительные пусковые устройства с конденсатором, термическим реле электродвигателя, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
Эксплуатационные параметры
Перекачиваемая жидкость: Вода 100 %
Температура перекачиваемой жидкости: 100,00 %
Температура перекачиваемой жидкости: 20,00 °C
Напор макс.: 120,00 m
Конструктивный узел
Индекс минимальной эффективности (MEI): более (равно)0,7
Присоединение к трубопроводу с напорной стороны: Rp 1"1/4, PN10/16/25/40
Максимальное рабочее давление: 13,2 bar
Макс. содержание песка: 50 g/m3
Класс защиты электродвигателя: IP68
Макс. глубина погружения: 200 m
Мин. температура перекачиваемой жидкости: 3 °C
Макс. температура перекачиваемой жидкости: 30 °C
Масса нетто прибл.: 18,7 kg
Данные электродвигателя
Подключение к сети: 1~230V/50 Hz
Номинальная мощность электродвигателя: 1,5 kW
Номинальная частота вращения: 2869 1/min
Номинальный ток: 10,1 A
Тип включения: Прямое (D)
Макс. частота включений: 20 1/h
Диаметр электродвигателя: 98 mm
Мин. скорость обтекания электродвигателя: 0,08 m/s
Кабель
Длина кабеля электропитания: 1,75 m
Сечение кабеля: 4G1,5
Материалы
Корпус насоса: 1.4301
Материал электродвигателя: 1.4301
Вал: 1.4104
Рабочее колесо: PPE
