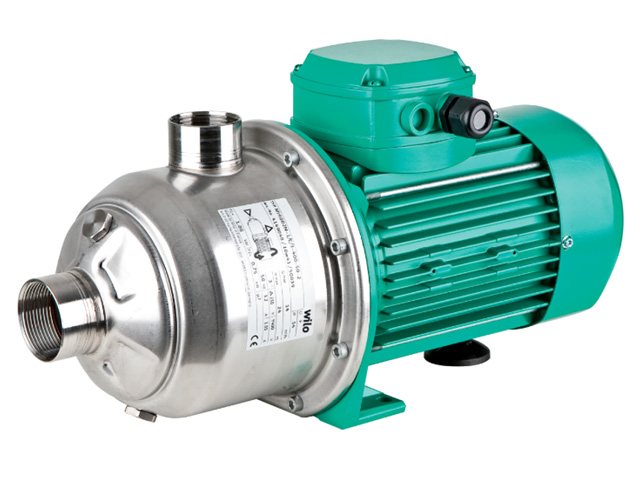

Многоступенчатый нормальновсасывающий горизонтальный высоконапорный центробежный насос блочного типа с горизонтальным всасывающим и вертикальным напорным патрубком.
Данный насос имеет компактную конструкцию и оснащен сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением.
Насос подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, в системах орошения.
Особенности/преимущества продукции
- Эргономичная, компактная блочная конструкция
- Все гидравлические детали, соприкасающиеся с перекачиваемой средой, такие как секции, рабочие и ведущие колеса, корпус насоса изготовлены из нержавеющей стали
- Разрешение к применению в питьевом водоснабжении (KTW, WRAS) для всех деталей, соприкасающихся с перекачиваемой средой (модель EPDM)
Комплект поставки
- Многоступенчатый высоконапорный центробежный насос Wilo-Economy MHI
- Инструкция по монтажу и эксплуатации
Указания по компоновке
- Реле электродвигателя для электродвигателя трехфазного тока доступно в качестве опции или предоставляется заказчиком
- Однофазный электродвигатель оснащен встроенной защитой электродвигателя от перегрева и конденсатором
Эксплуатационные параметры
Перекачиваемая жидкость: Вода 100 %
Температура перекачиваемой жидкости: 20,00 °C
Температура перекачиваемой жидкости: 100,00 %
Данные об изделии
Мин. температура перекачиваемой жидкости: -15 °C
Макс. температура перекачиваемой жидкости: 90 °C
Макс. температура окружающей среды: 40 °C
Максимальное рабочее давление: 10 bar
Давление на входе: 0,6 MPa
Данные электродвигателя
Подключение к сети: 3~400V/50 Hz
Допуск на колебание напряжения: +10 %
Номинальная мощность электродвигателя: 1,1 kW
Класс эффективности электродвигателя: IE3
Номинальный ток: 2,8 A
Номинальная частота вращения: 2900 1/min
Коэффициент мощности: 0,83
КПД электродвигателя nm 50 %: 81,5 %
КПД электродвигателя nm 75 %: 82,7 %
КПД электродвигателя nm 100 %: 82,7 %
Класс нагревостойкости изоляции: F
Класс защиты: IP54
Материалы
Корпус насоса: 1.4404
Рабочее колесо: 1.4301
Вал: 1.4404
Уплотнение вала: BQ1VGG
Материал уплотнения: FKM
Установочные размеры
Присоединение к трубопроводу на стороне всасывания: Rp 1?, PN10
Присоединение к трубопроводу с напорной стороны: Rp 1, PN10
Масса нетто прибл.: 15,1 kg
