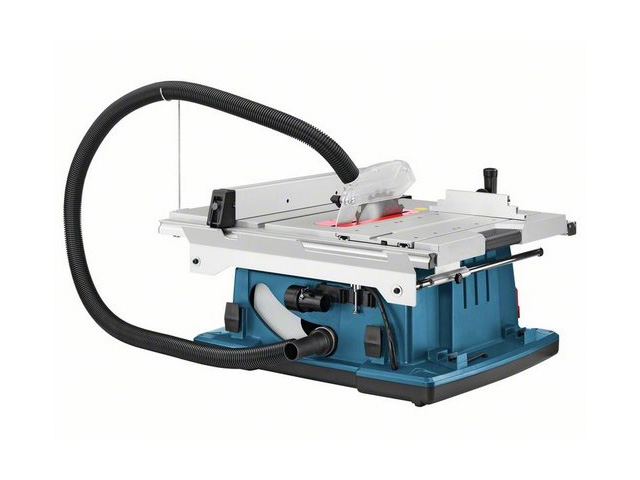

Технические характеристики:
Размер стола: 584 x 759 мм
Число оборотов холостого хода: 3,200 об/мин
Диаметр пильного диска: 254 мм
Высота пропила: 79 мм
Диам. отверстия пильного диска: 30 мм
Настройка угла: 47 ° L / 1 ° R
Вес: 35 кг
Макс. ширина пиления вправо: 635 мм
Макс. ширина пиления влево: 250 мм
Комплектация:
Переходник для пылесоса: 2 610 015 509
Угловой упор: 2 610 015 508
Параллельный упор: 2 610 016 851
Пильное полотно: 254 x 30 мм
Толкатель: 2 610 015 022
Место для хранения дополнительного пильного диска
Особенности:
Саморегулирующийся параллельный упор для точных пропилов
Высота пропила до 79 мм, производительность пиления до 635 мм справа и 250 мм слева от пильного диска
Безопасное хранение дополнительного пильного диска, монтажных инструментов, а также принадлежностей (например толкателя, упоров, переходника пылеотвода) прямо на корпусе
Разъемы для подключения к системе пылеудаления на защитном кожухе и на задней стороне инструмента
Твердосплавный пильный диск с 24 зубьями для высокой производительности работы
Pre-Cut Locator для точной разметки пропила
Встроенные ручки для переноски
Мощный двигатель с функцией торможения двигателя, ограничением пускового тока, защитой от перегрузок, а также функцией константной электроники для сложных работ
Универсальное применение благодаря встроенным подвижным салазкам, а также расширительному и удлинительному элементам стола
Монтируемый без инструмента расклинивающий нож для пропилов впотай
